Apakah kapasitans antara penggulungan pengubah kuasa toroid?
Sebagai pembekal yang berpengalaman dari transformer kuasa toroidal, saya telah menemui banyak pertanyaan mengenai kapasitansi antara lilitan transformer ini. Topik ini bukan sahaja penting untuk memahami tingkah laku elektrik transformer kuasa toroid tetapi juga memainkan peranan penting dalam prestasi dan aplikasi mereka. Dalam blog ini, saya akan menyelidiki konsep kapasitans antara pengubah dalam transformer kuasa toroid, meneroka sebab -sebabnya, kesan, dan bagaimana ia memberi kesan kepada pelbagai aplikasi.
Memahami kapasitans secara umum
Sebelum kita memberi tumpuan kepada kapasitansi antara transformer kuasa toroidal, penting untuk mempunyai pemahaman asas tentang kapasitans. Kapasiti adalah keupayaan sistem untuk menyimpan caj elektrik. Ia diukur di Farads (F). Kapasitor terdiri daripada dua plat konduktif yang dipisahkan oleh bahan penebat, yang dikenali sebagai dielektrik. Apabila voltan digunakan di seluruh plat, medan elektrik ditubuhkan, dan caj terkumpul di atas plat.
Dalam konteks transformer, belitan boleh dianggap sebagai unsur konduktif, dan penebat di antara mereka bertindak sebagai dielektrik. Persediaan ini secara berkesan mewujudkan kapasitor di antara belitan, mengakibatkan kapasitansi antara.
Punca kapasitans inter - penggulungan dalam transformer kuasa toroidal
Penyebab utama kapasitans inter - penggulungan dalam transformer kuasa toroid adalah berdekatan dengan belitan. Dalam pengubah toroidal, belitan luka di sekitar teras toroidal, yang merupakan teras magnet berbentuk donat. Reka bentuk padat toroid membolehkan gandingan magnet yang cekap antara belitan. Walau bagaimanapun, ini juga bermakna bahawa lilitan berada dalam hubungan fizikal yang rapat antara satu sama lain, dipisahkan hanya dengan lapisan penebat yang nipis.
Bahan penebat di antara belitan mempunyai pemalar dielektrik tertentu, yang menentukan betapa berkesannya ia dapat menyimpan caj elektrik. Semakin besar kawasan permukaan lilitan yang menghadap satu sama lain dan semakin kecil jarak di antara mereka, semakin tinggi kapasitansi inter -gulung akan menjadi. Di samping itu, bilangan giliran dalam belitan dan cara mereka luka juga boleh mempengaruhi kapasitans antara.
Kesan kapasitans inter - berliku
Kapasiti antara penggulungan dalam transformer kuasa toroid boleh mempunyai beberapa kesan ke atas prestasi mereka. Salah satu kesan yang paling penting ialah tindak balas kekerapan pengubah. Pada frekuensi yang rendah, kapasitans inter -penggulungan mempunyai kesan yang tidak dapat dielakkan ke atas operasi pengubah. Walau bagaimanapun, apabila kekerapan meningkat, reaktansi kapasitif ($ x_c = \ frac {1} {2 \ pi fc} $, di mana $ f $ adalah kekerapan dan $ c $ adalah kapasitans) berkurangan. Ini boleh menyebabkan gandingan yang tidak diingini di antara belitan, menyebabkan kebocoran isyarat dan gangguan.
Dalam aplikasi audio, contohnya, kapasitans antara penggulungan dapat memperkenalkan bunyi dan herotan kekerapan yang tinggi. Inilah sebabnya aTransformer Toroidal untuk AudioPerlu direka dengan teliti untuk meminimumkan kapasitansi antara. Dengan mengurangkan kapasitans, pengubah dapat memberikan isyarat audio yang lebih bersih dan lebih tepat.
Satu lagi kesan kapasitans antara adalah pada tindak balas sementara pengubah. Apabila perubahan secara tiba -tiba dalam voltan atau arus berlaku, kapasitansi antara penggulungan boleh menyebabkan arus sementara mengalir di antara belitan. Ini boleh menyebabkan pancang voltan dan deringan, yang boleh merosakkan komponen elektronik sensitif yang disambungkan kepada pengubah.
Mengukur kapasitansi berliku antara
Mengukur kapasitansi antara pengubah kuasa toroidal boleh menjadi tugas yang mencabar. Peralatan khusus, seperti meter kapasitans atau meter LCR, biasanya digunakan untuk tujuan ini. Meter -meter ini menggunakan voltan atau arus yang diketahui pada belitan dan mengukur caj atau impedans yang terhasil untuk mengira kapasitansinya.
Adalah penting untuk diperhatikan bahawa kapasitans yang diukur mungkin berbeza -beza bergantung kepada persediaan pengukuran dan kekerapan di mana pengukuran diambil. Dalam sesetengah kes, mungkin perlu untuk mengukur kapasitans pada frekuensi yang berbeza untuk memahami sepenuhnya kelakuan kekerapan - bergantung kepada kapasitans antara.
Mengawal kapasitansi berliku
Sebagai pembekal pengubah kuasa toroidal, kami mengambil beberapa langkah untuk mengawal dan meminimumkan kapasitansi antara. Satu pendekatan adalah menggunakan bahan penebat berkualiti tinggi dengan pemalar dielektrik yang rendah. Bahan -bahan ini boleh mengurangkan jumlah caj yang boleh disimpan di antara belitan, dengan itu menurunkan kapasitans.
Kaedah lain adalah untuk mengoptimumkan reka bentuk penggulungan. Sebagai contoh, menggunakan lapisan - dengan - teknik penggulungan lapisan boleh membantu mengurangkan kawasan permukaan lilitan yang menghadap satu sama lain, yang seterusnya mengurangkan kapasitans. Di samping itu, meningkatkan jarak antara belitan dengan menambahkan lapisan penebat tambahan juga boleh berkesan dalam mengurangkan kapasitansi antara.
Aplikasi dan kesan kapasitansi antara

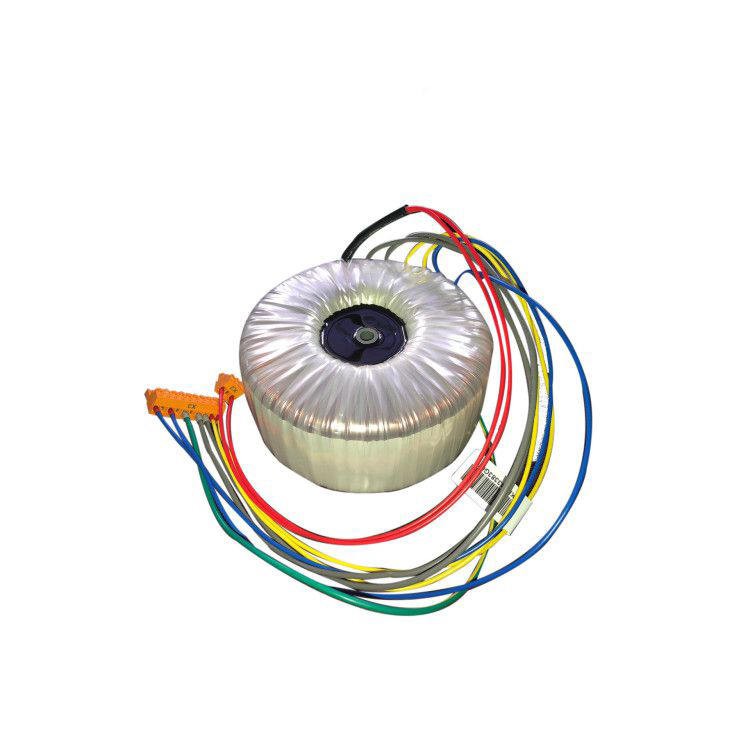

Kapasitans inter - penggulungan transformer kuasa toroidal boleh mempunyai kesan yang berbeza bergantung kepada aplikasi. Dalam aplikasi bekalan kuasa, seperti dalam aTransformer Toroidal untuk UPS, Kapasiti Inter - penggulungan perlu diuruskan dengan teliti untuk memastikan operasi yang stabil dan boleh dipercayai. Kapasiti yang berlebihan boleh menyebabkan kerugian dan gangguan kuasa, yang boleh menjejaskan prestasi sistem UPS.
Dalam aplikasi keselamatan,Transformer EI untuk keselamatanjuga boleh digunakan. Walaupun transformer EI mempunyai reka bentuk yang berbeza berbanding dengan transformer toroidal, konsep kapasitans inter - masih berlaku. Dalam sistem keselamatan, di mana komponen elektronik sensitif digunakan, meminimumkan kapasitans antara adalah penting untuk mengelakkan penggera palsu dan memastikan fungsi peralatan keselamatan yang betul.
Kesimpulan
Kesimpulannya, kapasitans antara penggulungan pengubah kuasa toroid adalah parameter penting yang dapat mempengaruhi prestasi dan aplikasinya dengan ketara. Sebagai pembekal pengubah kuasa toroidal, kami memahami pentingnya menguruskan kapasitans inter - untuk memenuhi keperluan khusus pelanggan kami. Dengan berhati -hati memilih bahan penebat, mengoptimumkan reka bentuk penggulungan, dan menggunakan teknik pembuatan lanjutan, kita dapat menghasilkan transformer kuasa toroid dengan kapasitans inter -gulung yang rendah.
